Anlage zur Bearbeitung von Armaturen, Ventilgehäusen, Fittings u.ä.
bestehend aus

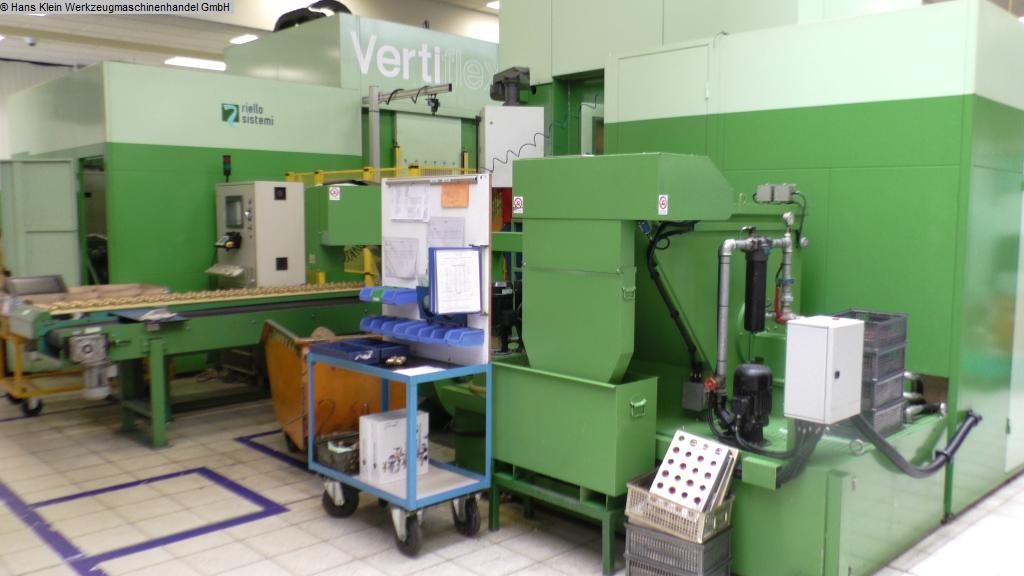

1 St. gebr. flexible Fertigungszelle (Transfermaschine) Fabr. RIELLO,
Typ VERTIFLEX VFX 450-2/1-0/1-V, Bauj. 2010, mit 2 St. 3-Achsen
Bearbeitungsmodulen mit jeweils 8-fach Werkzeugrevolver,
Verfahrwege Modul 1
X1/Y1/Z1 = 450/400/320 mm,
Verfahrwege Modul 2
X2/Y2/Z2 = 450/400/320 mm,
Werkzeugaufnahme jeweils HSK 63,
Drehtisch mit 2 integrierten Werkstückträgern á 400 mmø (B-Achse je
Werkstückträger 360 x 1 °), IKZ
Zbh.
Späneförderer, Kühlmitteleinrichtung

verbunden durch Handlings-Roboter ABB mit

1 St. gebr. flexible Fertigungszelle (Transfermaschine) Fabr. RIELLO,
Typ VERTIFLEX VFX 450-2/2-0/1-V, Bauj. 2003, mit 3 St. 3-Achsen
Bearbeitungsmodulen mit jeweils 8-fach Werkzeugrevolver,
Verfahrwege Modul 1
X1/Y1/Z1 = 450/400/320 mm,
Verfahrwege Modul 2
X2/Y2/Z2 = 450/400/320 mm,
Verfahrwege Modul 3
X3/Y3/Z3 = 450/400/320 mm,
Werkzeugaufnahme jeweils HSK 63,
Drehtisch mit 2 integrierten Werkstückträgern á 400 mmø, (B-Achse je
Werkstückträger 360 x 1 °), IKZ
Zbh.
Späneförderer, Kühlmitteleinrichtung
